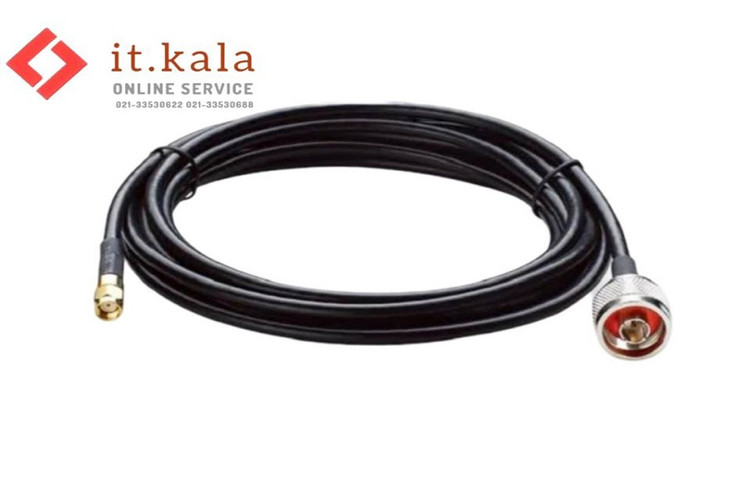

10 متر کابل RG6 به همراه دو سر کانکتور N-TYPE

کابل کواکسیال RG6 زیمنس مدل دو فویل یک کابل کواکسیال ارتباطی است که در بسیاری از پروژه های مختلف، از جمله دوربین های نظارت تصویری و تجهیزات شبکه، شبکه های تلویزیونی و … استفاده می شود. این کابل به دلیل خواص الکتریکی و مکانیکی خود، برای انتقال سیگنال های الکتریکی با فرکانس های بالا مناسب است. انتقال سیگنال در مسیرهایی طولانی (بالای 100 متر و تا حدود 250 متر) و مقاومت مناسب در برابر نویزهای الکترومغناطیسی از ویژگی‌های بارز این کابل‌ها محسوب می‌گردد.

کابل کواکسیال RG6 زیمنس مدل 500m 1/2mm2 CU 144 از یک مغزی و یا رشته‌ی مرکزی مفتولی از جنس مس تشکیل شده است، قطر 1/2 میلی متر مربع و مساحت برشی 0.2 میلی متر مربع است. این سیم به عنوان هسته کابل برای انتقال سیگنال های برقی با فرکانس بالا استفاده می شود. این هادی قابلیت انتقال سیگنال های برقی با فرکانس تا 3 گیگاهرتز را دارد و دارای مقاومت داخلی کمی است که به عنوان یک کابل ارتباطی با فرکانس بالا، برای تقویت سیگنال های برقی در طول مسیر، مناسب است. حول این هسته مرکزی یک روکش فوم شکل قرار دارد که این مغزی مسی کابل را احاطه کرده است.

این کابل شامل یک روکش خارجی، یک لایه فویل آلومینیومی و یک روکش داخلی است. روکش خارجی از PVC ساخته شده است و مقاومت بالایی در برابر رطوبت و عوامل جوی دارد. لایه فویل آلومینیومی به عنوان یک روکش محافظتی برای حفظ از تداخل الکترومغناطیسی و افزایش عملکرد سیم برای انتقال سیگنال های برقی با فرکانس بالا، استفاده می شود. روکش داخلی نیز از PVC ساخته شده است و به عنوان یک روکش محافظتی برای سیم درونی کابل عمل می کند.

شیلد آین کابل از 144 رشته‌های بافته شده و متراکم رشته‌های مسی تشکیل شده که وظیفه محافظت سیگنال عبوری از هادی مرکزی در برابر نویزهای الکترو مغناطیسی را به عهده دارد. همچنین دو لایه فویل در زیر و روی شیلد برای مهار بهتر نویزهای الکترومغناطیسی و محافظت در برابر نویزهای محیطی را بر عهده دارند.

تفاوت کابل های کواکسیال RG59 و RG6 زیمنس

کابل های کواکسیال از جمله مهمترین و پرکاربردترین کابل های مورد استفاده در سیستم‌های دوربین مدار بسته و برخی از سیستم‌های صوتی هستند. این کابل ها به دو نوع RG59 و RG6 تقسیم می شوند که تفاوت های آن ها را بررسی خواهیم کرد. البته مدل RG11 این کابل‌ها نیز در گذشته تولید و ارائه می‌شدند که با گسترش سیستم‌های دیجیتال و فیبر نوری دیگر کاربرد زیادی ندارند.

کابل کواکسیال RG59 زیمنس

کابل کواکسیال RG59 زیمنس کابلی است که که در ابعاد کوچک و با قطر 6 تا 8 میلیمتر مربع تولید می شود. این کابل ها برای انتقال سیگنال های تلویزیونی، تصویری و صوتی با کیفیت و فرکانس بالا استفاده می شوند. این کابل ها دارای یک روکش بیرونی از جنس PVC هستند که ضد آب و ضد حریق است. همچنین دارای یک روکش مسی برای انتقال سیگنال می‌باشند. کابل کواکسیال RG59 حداکثر طولی مفیدی که سیگنال داده را با افت سیگنال قابل قبول عبور می‌دهند حدود 100 تا 120 متر در نوع مرغوب آن است.

کابل کواکسیال RG6 زیمنس

این نوع کابل کواکسیال با قطر 7.5 میلیمتر، ضخامت بیشتری نسبت به RG59 دارد. این کابل ها برای اتصال تجهیزات تلویزیونی و دوربین مدار بسته توربو اچ دی در فاصله های بلندتر از رنج کابل های RG59 استفاده می شوند. این کابل ها دارای یک روکش بیرونی از جنس PVC هستند که ضد آب و ضد حریق است. همچنین دارای یک هسته مرکزی مفتولی مسی برای انتقال سیگنال هستند.

با توجه به مشخصات فنی هر دو نوع کابل، تفاوت هایی بین آن ها وجود دارد که عبارتند از:

1- قطر کابل: در کابل RG6 زیمن پهنای باند بیشتری و انتقال سیگنال بهتری وجود دارد، زیرا دارای قطر بزرگتری نسبت به RG59 است.

2- حداکثر فاصله: با توجه به پهنای باند بیشترو افت سیگنال کمتر در کابل RG6 زیمنس، حداکثر فاصله بین دو دستگاه برای انتقال سیگنال در این کابل بیشتر است.

3- هزینه: به دلیل استفاده از مس و موارد بیشتر در کابل RG6 زیمنس در نتیجه گرانتر از RG59 است، البته که در مقابل پهنای باند بیشتر و کیفیت بالاتری را ارائه می دهد.

4- انعطاف پذیری: کابل RG59 انعطاف پذیری کمتری نسبت به RG6 دارد، بنابراین برای اتصالات در فاصله کوتاه تر استفاده می شود.

به طور کلی، هر دو نوع کابل کواکسیال RG59 و RG6 زیمنس برای انتقال سیگنال های تلویزیونی و دوربین مدار بسته توربو اچ دی با کیفیت بالا مناسب هستند، اما شما می توانید با توجه به نیاز خود یکی از آن ها را انتخاب کنید.

نتیجه گیری

با توجه به خواص الکتریکی و مکانیکی بالای کابل کواکسیال RG6 زیمنس مدل 500m 1/2mm2 CU 144 دو فویل، این کابل به عنوان یکی از بهترین گزینه های برای انتقال سیگنال های الکتریکی با فرکانس بالا به شمار می رود. این کابل برای سیستم‌های دوربین مدار بسته که در محیط‌های پرنویز و با فاصله زیاد نصب هستند کناسب می‌باشند.
