چرا سیم برق رنگ های مختلف دارد؟

شاید برایتان پیش آمده باشد که در زمان تعمیر یک پریز یا تعویض یک کلید برق، با چند سیم رنگی روبه رو شوید و ندانید هر کدام چه وظیفه ای دارند.

رنگ بندی سیم برق فقط برای زیبایی یا مرتب بودن سیم کشی نیست. هر رنگ یک معنی مشخص دارد و به برقکار کمک می کند در چند ثانیه مسیر سیم ها را تشخیص دهد. اگر بدون شناخت آنها کاری انجام دهید، احتمال بروز خطا یا حتی خطر برق گرفتگی وجود دارد. اگر دوست دارید دلیل این رنگ ها را بدانید، بیایید مرحله به مرحله باهم بررسی کنیم.

رنگ بندی سیم برق چه چیزی را مشخص می کند؟

هر رنگ روی سیم یک پیام مشخص دارد و نقش آن را در مدار نشان می دهد. رنگ بندی سیم برق کمک می کند سیم فاز، نول و ارت بدون نیاز به بررسی های طولانی از هم تشخیص داده شوند. همین موضوع سرعت نصب تجهیزات برقی را بالا می برد و امنیت کار را بیشتر می کند. البته همیشه نباید فقط به رنگ اعتماد کرد. در ساختمان های قدیمی یا سیم کشی های غیراستاندارد ممکن است رنگ ها به درستی رعایت نشده باشند، بنابراین قبل از هر اقدامی بهتر است از فازمتر یا تجهیزات اندازه گیری استفاده شود.

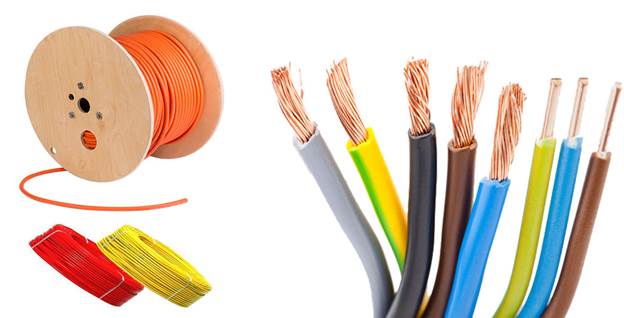

معنی هر رنگ در رنگ بندی سیم برق

هر رنگ وظیفه مشخصی در مدار دارد. آشنایی با این رنگ ها باعث می شود هنگام نصب یا تعمیر تجهیزات برقی، تصمیم های دقیق تری بگیرید.

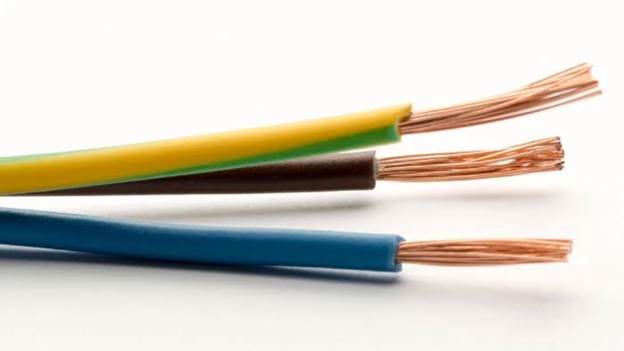

• سیم فاز

در بیشتر سیم کشی های امروزی، سیم فاز با رنگ هایی مثل قهوه ای، مشکی یا خاکستری مشخص می شود. در رنگ بندی سیم برق این رنگ وظیفه انتقال جریان از منبع برق به مصرف کننده را بر عهده دارد و بیشترین خطر برق گرفتگی هم مربوط به همین بخش است. به همین دلیل هنگام کار روی مدار، همیشه ابتدا باید از قطع بودن برق اطمینان پیدا کنید. حتی اگر رنگ سیم مشخص باشد، باز هم بهتر است با فازمتر آن را بررسی کنید.

• سیم نول

سیم نول معمولا با رنگ آبی شناخته می شود و مسیر برگشت جریان را کامل می کند.رنگ بندی سیم برق برای این سیم تقریبا در بیشتر استانداردهای جدید یکسان است و همین موضوع تشخیص آن را راحت تر می کند. البته نباید تصور کرد چون نول فاز نیست، همیشه ایمن است. در بعضی شرایط و هنگام بروز ایراد در مدار، این سیم هم ممکن است ولتاژ داشته باشد.

• سیم ارت

سیم ارت معمولا با ترکیب رنگ سبز و زرد مشخص می شود و نقش محافظتی دارد. در رنگ بندی سیم برق این سیم برای جلوگیری از برق گرفتگی و انتقال جریان های نشتی به زمین استفاده می شود. اگر بدنه یک وسیله برقی به هر دلیلی برق دار شود، وجود ارت خطر را تا حد زیادی کم می کند. به همین دلیل در ساختمان های جدید، اجرای صحیح سیم ارت یکی از مهم ترین بخش های سیم کشی استاندارد است.

رنگ بندی سیم برق در ایران با استاندارد جهانی چه تفاوتی دارد؟

ممکن است موقع خرید سیم یا دیدن نقشه سیم کشی، متوجه شوید رنگ بعضی سیم ها با چیزی که قبلا دیده اید فرق دارد. رنگ بندی سیم برق در ایران تا حد زیادی از استاندارد IEC پیروی می کند، اما در ساختمان های قدیمی هنوز هم ممکن است رنگ های متفاوتی ببینید.

تشخیص فاز و نول در رنگ بندی سیم برق غیراستاندارد

همیشه همه چیز طبق استاندارد پیش نمی رود. رنگ بندی سیم برق در بعضی ساختمان های قدیمی یا سیم کشی های غیراصولی اصلا رعایت نشده و ممکن است سیم فاز با هر رنگی جلوی شما باشد. برای همین برقکارها قبل از هر اقدامی، اول سراغ فازمتر یا مولتی متر می روند و بعد تصمیم می گیرند. اگر تجربه کافی ندارید، اصلا فقط به رنگ سیم تکیه نکنید. یک اشتباه کوچک می تواند هم به وسایل برقی آسیب بزند و هم خطر برق گرفتگی ایجاد کند.

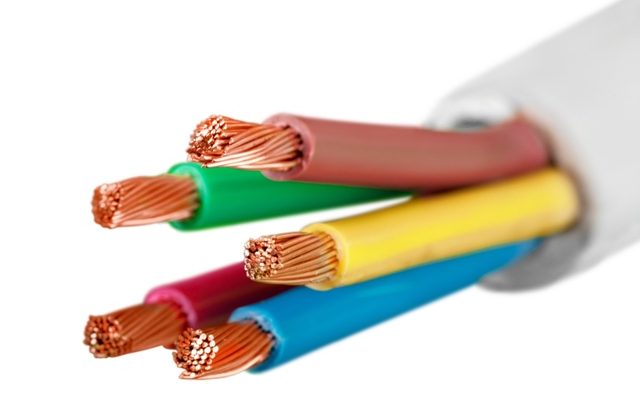

نحوه خواندن رنگ بندی سیم برق در کابل های چند رشته ای

وقتی یک کابل چند رشته ای را باز می کنید، چند رنگ مختلف کنار هم می بینید و شاید اول کمی گیج شوید. رنگ بندی سیم برق در این کابل ها هم بر اساس وظیفه هر رشته تعیین می شود. مثلا ممکن است یک رشته برای فاز، یکی برای نول و یکی هم برای ارت در نظر گرفته شده باشد. در کابل هایی که تعداد رشته ها بیشتر است، رنگ های دیگری هم دیده می شود تا هر رشته راحت تر شناسایی شود. قبل از نصب، حتما نوشته های روی روکش کابل را هم بخوانید؛ این اطلاعات معمولا خیلی بیشتر از رنگ به شما کمک می کنند.

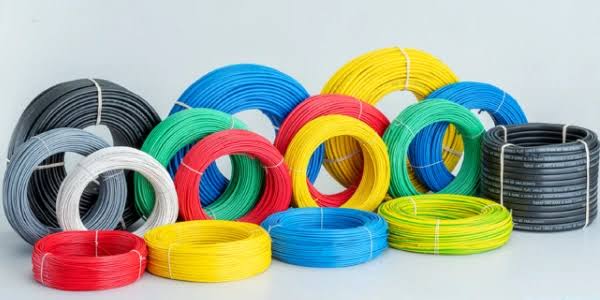

هنگام خرید فقط به رنگ بندی سیم برق اعتماد کنیم؟

واقعیت این است که نه. رنگ بندی سیم برق فقط یکی از معیارهای انتخاب سیم مناسب است. کیفیت مس، سطح مقطع، استاندارد تولید، برند و حتی نوع روکش، تاثیر خیلی بیشتری روی عملکرد سیم دارند. مثلا دو سیم با رنگ کاملا یکسان ممکن است از نظر کیفیت زمین تا آسمان با هم فرق داشته باشند. اگر قرار است برای سیم کشی خانه یا محل کار خرید کنید، فقط رنگ را نبینید. مشخصات فنی روی کابل را هم بررسی کنید تا مطمئن شوید دقیقا همان محصولی را می خرید که به کارتان می آید.

نتیجه گیری

اگر تا امروز فکر می کردید رنگ سیم ها فقط برای مرتب تر شدن سیم کشی انتخاب شده اند، حالا می دانید هر رنگ یک وظیفه مشخص دارد. رنگ بندی سیم برق باعث می شود نصب، تعمیر و عیب یابی مدارها سریع تر و ایمن تر انجام شود. البته یادتان باشد رنگ سیم همیشه ملاک قطعی نیست؛ مخصوصا در ساختمان های قدیمی که ممکن است استانداردها رعایت نشده باشند. اگر قرار است روی سیم کشی برق کار کنید، قبل از هر اقدامی مسیر سیم ها را با ابزار مناسب بررسی کنید.

سوالات متداول

آیا رنگ بندی سیم برق در همه کشورها یکسان است؟

خیر. بیشتر کشورها از استانداردهای بین المللی پیروی می کنند، اما در بعضی مناطق هنوز رنگ های قدیمی هم دیده می شود.

اگر رنگ سیم مشخص نباشد، چگونه فاز و نول را تشخیص دهیم؟

بهترین راه استفاده از فازمتر یا مولتی متر است. هیچ وقت فقط بر اساس رنگ سیم تصمیم نگیرید.

آیا می توان از هر رنگی برای سیم کشی استفاده کرد؟

خیر. رعایت رنگ بندی استاندارد باعث می شود تعمیر، عیب یابی و استفاده از سیستم برق با امنیت بیشتری انجام شود.
